HX-SSJ系列耐磨管道伸缩器
产品参数
我知道了
产品详情

伸缩器性能特点:

    伸缩器也称伸缩节、膨胀节、补偿器。伸缩器在一定范围内可轴向伸缩,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。具有以下作用:补偿吸收管道轴向热变形,给长距离管路因温差伸缩起到了很好的调节作用。

    我公司开发了一种新型复合型耐磨材料(陶瓷、合金、超高分子量聚乙烯)内衬热补偿伸缩节;比较了新型耐磨伸缩节与常规热补偿管接头的性能差异及其结构特性。由于设计合理、制备新颖及抗磨损耐冲刷性能优越,这种新型伸缩节不仅热补偿量大,而且有效地解决了在颗粒磨损与冲刷交互作用下管接头附近直管段磨损量偏大的问题。

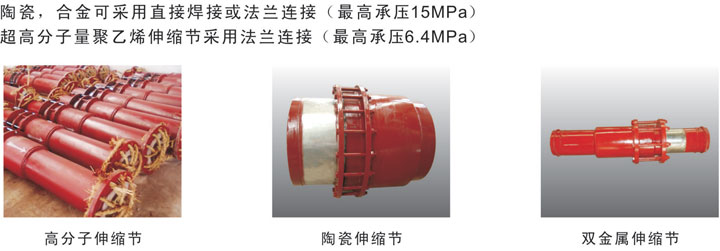

规格及链接方式:

公称

通径

DN

伸缩量

最小长度

Lmin

最大长度

Lmax

安装长度

L

公称

通径

DN

伸缩量

最小长度

Lmin

最大长度

Lmax

安装长度

L

80

250

420

670

545

600

310

570

880

725

100

250

435

685

560

700

320

605

925

765

125

250

435

685

560

800

330

640

970

805

150

250

435

685

560

900

340

670

1010

840

200

260

460

720

590

1000

350

700

1050

875

150

260

460

720

590

1200

360

740

1100

920

300

270

490

750

625

1400

370

780

1150

965

350

270

490

760

625

1600

380

820

1200

1010




安装注意事项:

1、伸缩器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致.

3、需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

7、水压试验时,应对装有伸缩器管路端部的固定管架进行加固,使管路不发生移动或转动。

   高压伸缩器两端必须设置支墩,它本身不承受轴向拉力,必要时可加防拉脱。
