超高分子量聚乙烯(UHMWPE)是由乙烯单体在特定催化剂的作用下聚合而成的粘均分子量大于150万以上的热塑性工程塑料。该产品具有优异的综合性能。它的耐磨损、耐低温、耐腐蚀、自润滑、抗粘附、抗冲击性能均名列前茅,被称为“令人惊异的塑料”,超高分子量聚乙烯自问世以来即受到广泛的关注,但由于加工难度大,限制了它的应用,直至七十年代才由少数发达国家开始实现工业化生产。随着人们对超高分子量聚乙烯优异性能的不断认识,加大研发力度,使这种优异塑料已开始在众多领域中大显身手,日益受到人们的青睐。

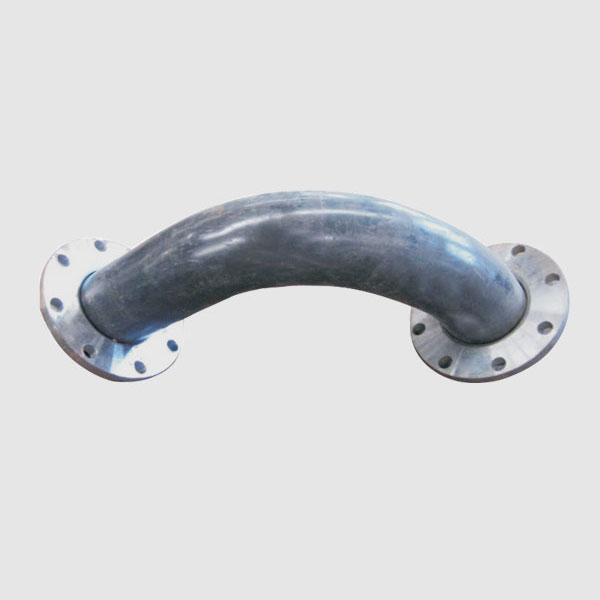

●超高分子量聚乙烯耐磨管
●超高分子量聚乙烯耐磨管安装注意事项
1、根据安装情况,选择合适的产品型号及长度。
2、安装前将螺母置于两端不锈钢接管上,接管端橡胶密封圈完好。
3、螺母与两端接头旋紧时不必用力过猛,以免损坏密封圈。
4、安装完毕后,可用肥皂水检查连接部位是否存在泄漏现象。
5、重新安装时需同时更换橡胶密封圈。
●超高分子量聚乙烯耐磨管的应用
煤炭业:超高分子量聚乙烯在矿山的应用十分广泛,如选煤厂用于输送重介质及煤水浆的管道、管材、弯头;矿山运输机械的绞车衬板、绞车轴瓦、压滤机滤板、喷浆机衬板、喷浆机喷头、弯管、缠绕式升机滚筒衬板、煤仓衬板、溜槽衬板、浮选机叶轮、钢丝绳罐道导向套、地滚及地滚轴套、矿车轴承、电机车轴瓦等。
热电厂:用于输送粉煤灰干粉以及水灰浆的管道;
航运业:用于清理航道输送泥沙;
化工业:用于输送各种腐蚀严重的流体。如酸、碱、盐等;
建筑业:用于自来水供水管、饮用水管、排水立管、下水管、混料泵车的泥浆输送;
冶金工业:用于输送矿浆、冶金废渣、铅粒、铝粉等有色金属的管道;
食品业:用于输送小麦、面粉、大米、大豆、谷物、玉米、食盐等;
市政工程:三废、工业污水处理系统管道,城市下水污泥排放管。
性能指标 |
| 测试值 |
拉伸屈服强度Mpa | GB/T8804 | ≥22 |
简支梁冲击强度KJ/m² | GB/T1043 | ≥90 |
拉伸断裂伸长率% | GB/T8804 | ≥350 |
扁平(压至半径1/2) | GB/T5836.1 | 不破裂 |
维卡软化点℃ | GB1633 | ≥130 |
短期静脉压强度 | GB6111 | 通过 |
管材爆破压力 Mpa | GB/T15560 | ≥5.0(管材 110×6.5) |
磨损试验(mm/a) | 管道法 | 磨损厚度为A3钢管的1/8以下 |
●超高分子量聚乙烯耐磨管使用注意事项:
1.管材和管件应存放在通风良好的库房或简易棚内,不得露天存放,防止阳光直射,注意防火安全,距离热源不得小于1米。
2.管材应水平堆放在平整的地上,应避免弯曲管材,堆放高度不得超过2米,管材应逐层堆放,不宜叠得过高。
3.配送管材和管件时,就小心轻放,避免油污,严禁剧烈撞击,与尖锐物品碰触和抛、摔、滚、拖。
4.不得用硬物敲打管材与管件,尤其在低温度时必须与管材轴向垂直方向切割管材,并保持切口干净平整。
5.热熔连接应严格按照规定的熔拉深度进行连接。
6.热熔连接应严格按照规定的熔接时间进行。
7.热熔连接时,管材和管件最大偏角度不得超过5度。
8.管材弯曲时,弯曲半径不得小于管子直径的8倍,严禁用明火加热弯曲。
9.金属螺纹在设计时采用"V"形螺纹,连接时可使用麻或生料带密封,不可拧得过紧。两根管子交叉重叠时必须使用弯管。
10.聚乙烯给水管应避免作为拉攀,吊架等使用。直埋暗管封闭后,应标明暗管的位置和走向。严禁在管上冲击或钉金属钉等尖锐物体。
●超高分子量聚乙烯耐磨管性能特点
超高分子量聚乙烯管材(UHMWPE)与其它管材相比较,具有卓越超群的优越性能:
高耐磨性 在诸多管道材料中,其磨耗指数最小。耐磨性具塑料之冠,是酚醛树酯的17.9倍、尼龙六(PA66)的六倍、聚四氟乙烯(PTFE)的5倍,是碳钢的6.6倍、不锈钢的5.5倍,黄铜的27.3倍,提高了使用寿命。
不易结垢 有良好的润滑性和不粘附性(抗粘附能力可与聚四氟乙烯媲美)。介质流速超过2.3米/秒,不结垢。粗糙度是钢管的1/6,流动阻力小,其内径设计可以比钢管小约15.4%,大大降低清垢成本,避免二次污染。
高耐腐蚀性 分子结构稳定性极高。无电化学腐蚀。耐多种化学介质侵蚀。
高抗冲击性 本产品按GB/T1843标准,进行悬壁梁冲击实验达到无破坏。冲击强度列通用工程塑料之首,为聚氯乙烯(PVC)的20倍、PC的两倍、ABS的五倍,且能在-196摄氏度下保持。无论是外力强冲击,还是内部压力波动都难以使其开裂,这是其它任何塑料没有的特性。具有优良的抗内压强度,耐环境应力开裂性、抗快速开裂性。
柔韧性 拉伸断裂伸长率大于350%。地壳沉降不断裂,避免事故的发生。
分子量 粘均分子量可达500万左右。
耐候性 分子量高,分子链为线型分子结构,稳定性高。具有突出的抗老化能力,使用寿命长。有突出的耐低温冲击性。
经济型 重量轻,运输方便。不需要任何防腐处理,安装费用比传统材料低。加之耐腐蚀、耐磨损、耐候性等诸多因素综合比较,不需要清洗或极少清洗,综合经济效益是钢管的6倍以上;易连接、安装方便 采用螺纹、法兰及接头等方式连接。
其他 本品还有吸收冲击能、消音性、不吸水性、密度低、耐环境应力开裂性、抗快速开裂性等特性。
●超高分子量聚乙烯常用性能指标表 |
性能 | 项目 | 测试标准 | 单位 | 指标 | 物理性能 | 平均分子量 | 粘度法 | 万 | 150-400 | 密度 | GB/T 1033-1986 | g/cm ³ | 0.935-0.95 | 吸水率 | GB/T 1034-2008 | % | <0.01 | 机械性能 | 拉伸屈服强度 | GB/T 8804 | Mpa | ≥22 | 拉伸断裂强度 | GB/T 1040-1992 | Mpa | ≥30 | 拉伸断裂伸长率 | GB/T 8804 | % | 300-400 | 简支梁缺口冲击强度 | GB/T 1843-80 | Kj/㎡ | 90-100 | 邵氏硬度(HD) | GB/T 2411-1980 | ﹣ | 50-60 | 磨耗 | GB/T 3960-1983 | ㎝³ | <2.0×10-4 | 热性能 | 熔点 | GB/T 11998-1989 | ℃ | 136 | 热变形温度 | GB/T 1634-2004 | ℃ | ≥80 | 线膨胀系数 | GB/T 1036-1986 | 10﹣4/℃ | 1.5 | 热传导率 | GB/T 3399-1982 | W/m﹣1K﹣1 | 0.35 |
|
|
●UHMWPE与其他工程塑料的性能比较 |
项目 | 性能 | 试验方法 ASTM | 单位 | UHMW- PE | ABS | PA-66 | PC | POM | PTEE | 物理性能 | 密度 | D1505 | g/cm ² | 0.935 | 1.02~1.04 | 1.13~1.15 | 1.20 | 1.40 | 2.14~220 | 机械性能 | 断裂强度 | D638 | N/ cm ² | 2900 | 2450~4214 | 6174~8232 | 5488~6566 | 6860 | 1372~3430 | 断裂伸长率 | D638 | % | 350 | 5~60 | 60~300 | 100~130 | 75 | 200~400 | 冲击强度 (缺口) | D256 | CJ.cm/cm ² | 没破坏 | 160~440 | 60~110 | 710~950 | 80~130 | 160 | 硬宽(洛氏) | D747 |
| 40 | 85~109 | 85~120 | 118 | 120 | - | 热性能 | 熔点 | D2117 | ℃ | 136 | - | 225 | 240 | 166 | 327 | 维卡软化点 | D1525 | ℃ | 134 | - | - | - | - | - | 热变形温度 (0.46mpa) | D684 | ℃ | 85 | 96~108 | 182~244 | 132~144 | 170 | 321 | 膨胀系数 | D696 | 10﹣4/℃ | 1.5 | 0.95~1.3 | 0.8 | 0.66 | 0.81 | 1.0 | 电性能 | 体积电阻 | D257 | SL-CM | 1017-18 | 1015-16 | 1014-15 | 1016 | 1015 | >1018 | 击穿电压 | D149 | Kv/mm | 50 | 14~20 | 15~19 | 16 | 15 | 20 | 介电常数 | D150 |
| 2.3 | 2.4~3.8 | 3.4~3.6 | 2.96 | 3.7 | >2.1 | 介电耗损角 正切值 | D150 | 104 | 2~3 | 70~150 | 400 | 90~100 | 48 | <2 | 其它 | 吸水率 | D570 | % | <0.01 | 0.2~0.45 | 1.5 | 0.15 | 0.25 | <0.01 |
|
|

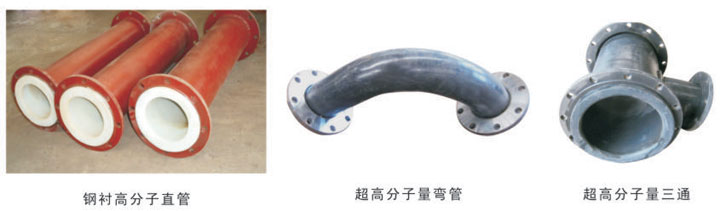

●钢衬超高分子量聚乙烯复合管通用规格 |
管材直径 (mm) | 钢管壁厚 (mm) | 超高壁厚 (mm) | 钢材总厚(mm) | 钢材重量 (mm) | 超高重量 (mm) | 理论总重量 (kg/m) | 114 | 4 | 7 | 11 | 10.85 | 2.18 | 13.03 | 8 | 12 | 2.46 | 13.31 | 121 | 4 | 7 | 11 | 11.54 | 2.33 | 13.87 |
| 8 | 12 | 2.64 | 14.18 | 127 | 4 | 7 | 11 | 12.13 | 2.46 | 14.59 |
| 8 | 12 | 2.79 | 14.92 | 133 | 4 | 7 | 11 | 12.72 | 2.59 | 15.31 |
| 8 | 12 | 2.94 | 15.66 | 140 | 4 | 7 | 11 | 13.42 | 2.75 | 16.17 |
| 8 | 12 | 3.12 | 16.54 | 146 | 4 | 7 | 11 | 14.01 | 2.88 | 16.89 |
| 8 | 12 | 3.27 | 17.28 | 152 | 4 | 7 | 11 | 14.60 | 3.01 | 17.61 |
| 8 | 12 | 3.42 | 18.02 | 159 | 4 | 8 | 12 | 15.29 | 3.59 | 18.88 |
| 10 | 14 | 4.43 | 19.72 | 159 | 5 | 8 | 13 | 18.99 | 3.54 | 22.53 |
| 10 | 15 | 4.37 | 23.36 | 168 | 4 | 8 | 12 | 16.18 | 3.82 | 20.00 |
| 10 | 14 | 4.71 | 20.89 | 168 | 5 | 8 | 13 | 20.10 | 3.77 | 23.87 |
| 10 | 15 | 4.65 | 24.75 | 180 | 5 | 8 | 13 | 21.58 | 4.07 | 25.65 |
| 10 | 15 | 5.03 | 26.61 | 180 | 6 | 8 | 14 | 25.75 | 4.02 | 29.77 |
| 10 | 16 | 4.96 | 30.71 | 194 | 6 | 8 | 14 | 27.82 | 4.37 | 32.19 |
| 10 | 16 | 5.4 | 33.22 | 203 | 6 | 8 | 14 | 29.15 | 4.6 | 33.75 |
| 10 | 16 | 5.69 | 34.84 | 219 | 6 | 8 | 14 | 31.52 | 5 | 36.52 |
| 10 | 16 | 6.19 | 37.71 | 219 | 8 | 8 | 16 | 41.63 | 4.9 | 46.53 |
| 10 | 18 | 6.06 | 47.69 | 245 | 6 | 8 | 14 | 35.36 | 5.65 | 41.01 |
| 10 | 16 | 7.01 | 42.37 | 245 | 8 | 8 | 16 | 46.76 | 5.55 | 52.31 |
| 10 | 18 | 6.88 | 53.64 | 273 | 6 | 8 | 14 | 39.51 | 6.36 | 45.87 |
| 10 | 16 | 7.89 | 47.40 | 273 | 8 | 10 | 18 | 52.58 | 7.76 | 60.04 |
| 12 | 20 | 9.24 | 61.52 | 299 | 6 | 8 | 14 | 43.35 | 7.01 | 50.36 |
| 10 | 16 | 8.7 | 52.05 | 299 | 8 | 10 | 18 | 57.41 | 8.58 | 65.99 |
| 12 | 20 | 10.22 | 67.63 | 325 | 6 | 8 | 14 | 47.20 | 7.67 | 54.87 |
| 10 | 16 | 9.52 | 56.72 | 325 | 8 | 10 | 18 | 62.54 | 9.39 | 71.93 |
| 12 | 20 | 11.2 | 73.74 | 351 | 6 | 8 | 16 | 51.05 | 8.32 | 59.37 |
| 10 | 18 | 10.34 | 61.39 | 351 | 8 | 10 | 18 | 67.67 | 10.21 | 77.88 |
| 12 | 20 | 12.18 | 79.85 | 377 | 6 | 10 | 16 | 54.89 | 11.51 | 66.04 |
| 12 | 18 | 13.31 | 68.20 | 377 | 8 | 10 | 18 | 72.80 | 11.03 | 83.83 |
| 12 | 20 | 13.16 | 85.96 | 402 | 8 | 12 | 20 | 77.73 | 11.81 | 91.83 |
| 14 | 22 | 14.1 | 94.09 | 426 | 8 | 12 | 18 | 62.14 | 12.69 | 77.30 |
| 14 | 20 | 15.61 | 79.74 | 426 | 8 | 12 | 20 | 82.46 | 15 | 97.46 |
| 14 | 22 | 17.42 | 99.88 | 450 | 8 | 12 | 20 | 87.20 | 15.91 | 103.11 |
| 14 | 22 | 18.47 | 105.67 | 480 | 8 | 12 | 22 | 93.12 | 17.04 | 110.16 |
| 14 | 20 | 19.97 | 112.91 | 500 | 8 | 12 | 20 | 97.06 | 17.79 | 114.85 |
| 14 | 22 | 20.67 | 117.73 | 530 | 8 | 12 | 20 | 102.98 | 18.92 | 121.90 |
| 14 | 22 | 21.99 | 124.97 |
|
|
●超高分子量聚乙烯管通用规格 |
公称外径 (dn/mm) | 公称压力(kg/m) | 1.0 | 1.25 | 1.6 | 壁厚(mm) | 重量(kg) | 壁厚(mm) | 重量(kg) | 壁厚(mm) | 重量(kg) | 75 | 0 | 0.00 | 5 | 1.07 | 7 | 1.45 | 89 | 0 | 0.00 | 6 | 1.52 | 7 | 1.75 | 114 | 0 | 0.00 | 7 | 2.28 | 8.5 | 2.73 | 133 | 0 | 0.00 | 8 | 3.05 | 10 | 3.75 | 140 | 0 | 0.00 | 8.5 | 3.41 | 10.5 | 4.1 | 159 | 8 | 3.68 | 9.5 | 4.33 | 12 | 5.38 | 168 | 8.5 | 4.13 | 10 | 4.81 | 12.5 | 5.92 | 180 | 9 | 4.69 | 11 | 5.67 | 13.5 | 6.85 | 219 | 10.5 | 6.67 | 13 | 8.16 | 16.5 | 10.18 | 245 | 12 | 8.52 | 15 | 10.51 | 18.5 | 12.77 | 273 | 13.5 | 10.68 | 16.5 | 12.90 | 20.5 | 15.77 | 325 | 16 | 15.07 | 19.5 | 18.51 | 24 | 22.01 | 351 | 17 | 17.30 | 21 | 21.12 | 26 | 25.75 | 377 | 18 | 19.69 | 22.5 | 24.31 | 28 | 29.87 | 402 | 19.5 | 22.73 | 24 | 27.65 | 29.5 | 33.49 | 426 | 20.5 | 25.33 | 25.5 | 31.12 | 31.5 | 37.87 | 450 | 21.5 | 28.07 | 27 | 34.80 | 33 | 41.93 | 480 | 23 | 32.03 | 28.5 | 39.21 | 36 | 48.71 | 530 | 25.5 | 39.20 | 31.5 | 47.85 | 40 | 59.73 |
|
